Konvertierung (Zahl)
Mit dieser Komponente werden Eingabewerte in Zahlen umgewandelt (falls möglich).
Verwendung

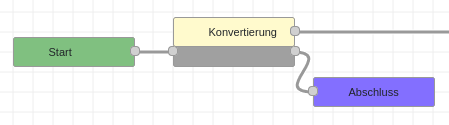

Bewertungsschema: Der Konvertierung-Block wird im Graphen auf einen Verzweigung-Block gesetzt.
In den Einstellungen wird das entsprechende Eingabe-Element ausgewählt, dessen Eingabe-Wert in eine Zahl umgewandelt werden soll. Ist die Umwandlung erfolgreich, wird der Ausgang des Konvertierung-Blocks genutzt, andernfalls der Ausgang des Verzweigung-Blocks.
Der Ausgang des Konvertierung-Blocks kann mit dem Eingang eines beliebigen Blocks im Graphen verbunden werden. Der Konvertierung-Block besitzt keinen Eingang, da er den Eingang des Verzweigung-Blocks mitbenutzt.
Einstellungen
Eingabe, die in eine Zahl umgewandelt werden soll: Name des entsprechenden Eingabe-Elements.
erwartete Eingabe: Zur Auswahl stehen "Dezimalzahl", "auswertbarer Ausdruck" (für Formelausdrücke ohne Variablen) und "Zahl mit Einheit". Im Fall "Zahl mit Einheit" werden alle Vorsilben der Einheiten in 10er-Potenzen umgewandelt und mit dem Zahlenwert multipliziert. Nur der Zahlenwert wird in der Variable gespeichert, die Einheit selbst kann durch einen Einheitentest-Block überprüft werden. Im Fall "auswertbarer Eindruck" wird der eingegebene Formelausdruck (z.B. 2*sqrt(4)) in eine Dezimalzahl konvertiert. Im Fall "Dezimalzahl" werden nur Zahlen als Eingabe akzeptiert.
Rückmeldung bei leerer Eingabe: Der Text wird ausgegeben, wenn der Nutzer gar nichts eingegeben hat.
Rückmeldung bei ungültiger Eingabe: Der Text wird ausgegeben, wenn die Nutzereingabe nicht in eine Zahl umgewandelt werden kann.
Empfehlung: Um Nutzereingaben mit Zahlenwerten zu überprüfen, muss die Eingabe stets zuerst konvertiert werden. In manche Komponenten (z.B. Tabelle) ist die Konvertierungsroutine bereits integriert.
